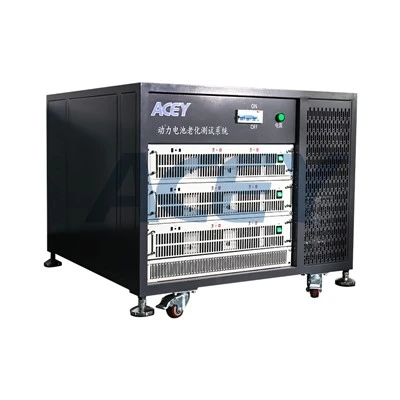

เครื่องทดสอบชุดแบตเตอรี่ใหม่ 2,000V 300A

เลขที่

รายการ

Acey-HRCDS-200V300A

1

ช่องหลัก

1ch\/ โมดูล

2

กำลังขับ

กำลังสูงสุดของการทำงานของช่องคือ 60kW; ไม่มีกาลเวลา

3

เสถียรภาพกำลังไฟเอาท์พุท

± 0. 1%fs

4

คุณภาพพลังงานที่ด้านอินพุต

ปัจจัยอำนาจ

＞ 99%(โหลดเต็ม)

อัตราการบิดเบือนฮาร์มอนิกทั้งหมด

น้อยกว่าหรือเท่ากับ 5%(โหลดเต็ม)

5

พารามิเตอร์การใช้พลังงาน

พลังงานความคิดเห็นของคลื่นไซน์มาตรฐานประสิทธิภาพสูง (ประสิทธิภาพที่ดีที่สุด 90 %%)

6

โหมดการทำงานช่องหลักหลัก

ค่าใช้จ่าย: CC, CV, CCCV, ไม่มีแรงดันไฟฟ้าหรือผลกระทบปัจจุบันเมื่อ CC ถ่ายโอนไปยัง CV

คายประจุ: CD, CP, CR

นิ่ง

การทดสอบสภาพการทำงาน การทดสอบชีพจร

การทดสอบการติดตาม BMS การทดสอบสภาพการทำงาน การทดสอบชีพจร การทดสอบ DCIR

7

แรงดันไฟฟ้าช่องหลัก

ช่วงการทดสอบช่องสัญญาณเดี่ยว

0. 2V -200 v ค่ากลางสามารถปรับได้อย่างต่อเนื่อง (ช่วงการทดสอบกว้างสามารถใช้กับข้อกำหนดการทดสอบของโมดูลแบตเตอรี่ต่างๆ)

นาที. แรงดันไฟฟ้า

12V (แรงดันพอร์ต)

ความแม่นยำ

± 0. 05%fs

ปณิธาน

1MV

ช่องหลักหลัก

ช่วงการทดสอบช่องสัญญาณเดี่ยว

±300A

นาที. กระแสเอาต์พุต

200MA

ความแม่นยำ

± 0. 05%fs

ปณิธาน

1ma

เวลาตอบสนองเริ่มต้นปัจจุบัน

＜5ms (10%~ 90%FS)

เวลา

ปณิธาน

10ms

แรงดันไฟฟ้าเสริม (ไม่บังคับ)

พิสัย

dc: 0-5 v

ความแม่นยำ

± 0. 05%fs

ปณิธาน

1MV

อุณหภูมิเสริม (ไม่บังคับ)

พิสัย

﹣20 องศา -100 องศา

ความแม่นยำ

± 1 องศา (0 องศา -70 องศา)

ปณิธาน

0. 1 องศา

8

การสื่อสาร

ช่องว่าง

การสื่อสารแบตเตอรี่ BMS

การสนับสนุนสามารถ 2. 0 a, สามารถ 2. 0 b; การสื่อสาร RS485

สนับสนุนการนำเข้า DBC ตระหนักถึงการอ่านข้อมูลด้วย BMS สามารถและมีส่วนร่วมในการควบคุมกระบวนการ

9

โปรแกรมควบคุม

รองรับการป้องกันข้อมูลเมื่อปิดการทดสอบต่อไปการทดสอบที่เกิดจากการตัดกำลังหรือหยุดด้วยตนเองและแก้ไขพารามิเตอร์ขั้นตอนออนไลน์

ผู้ใช้สามารถตั้งค่าเงื่อนไขการป้องกันรวมถึงแรงดันไฟฟ้าขั้นต่ำแรงดันไฟฟ้าสูงสุดกระแสต่ำสุดกระแสสูงสุดอุณหภูมิสูงสุดอุณหภูมิต่ำสุด ฯลฯ

ผู้ใช้สามารถตั้งค่าเงื่อนไขการป้องกันช่องทางเสริมรวมถึงแรงดันไฟฟ้าขั้นต่ำแรงดันไฟฟ้าสูงสุดอุณหภูมิสูงสุดอุณหภูมิต่ำสุด

รอบเวลา

สูงสุด 10,000

ขั้นตอนที่ตั้งโปรแกรมได้

สูงสุด 10,000

ห่วงซ้อนกัน

สูงสุด 10 ชั้น

ช่วงเวลาขั้นตอน

ไม่ จำกัด การสนับสนุน h, min, s

บันทึกข้อมูล

เวลาน้อยกว่าหรือเท่ากับ 1 0 ms แรงดันไฟฟ้าน้อยกว่าหรือเท่ากับ 0. 1%fs, กระแสน้อยกว่าหรือเท่ากับ 0.1%fs

คุณสมบัติโปรแกรม

แต่ละขั้นตอนมีทางออกหนึ่งหรือหลายครั้ง

10

โหมดการทำงาน (หน่วยแรงดันและอุณหภูมิเป็นทางเลือก)

การชาร์จกระแสไฟฟ้าคงที่

แรงดันไฟฟ้าของแบตเตอรี่, เวลา, ความจุ, พลังงาน, อุณหภูมิ, แรงดันไฟฟ้าของเซลล์, ความแตกต่างของแรงดันไฟฟ้าของเซลล์, การตัด RSOC

การชาร์จแรงดันไฟฟ้าคงที่

กระแส, เวลา, กำลังการผลิต, พลังงาน, อุณหภูมิ, แรงดันไฟฟ้าของเซลล์, ความแตกต่างของแรงดันไฟฟ้าของเซลล์, การตัด RSOC

การชาร์จแรงดันไฟฟ้าปัจจุบันและค่าคงที่

แรงดันไฟฟ้าของแบตเตอรี่, กระแส, เวลา, ความจุ, พลังงาน, อุณหภูมิ, แรงดันไฟฟ้าของเซลล์, ความแตกต่างของแรงดันไฟฟ้าของเซลล์, การตัด RSOC

ดอง

เส้นตาย

กระแสไฟฟ้าคงที่

แรงดันไฟฟ้าของแบตเตอรี่, เวลา, ความจุ, พลังงาน, อุณหภูมิ, แรงดันไฟฟ้าของเซลล์, ความแตกต่างของแรงดันไฟฟ้าของเซลล์

กำลังไฟฟ้าคงที่

แรงดันไฟฟ้าของแบตเตอรี่, กระแส, เวลา, ความจุ, พลังงาน, อุณหภูมิ, แรงดันไฟฟ้าของเซลล์, การตัดความแตกต่างของแรงดันไฟฟ้าของเซลล์

คายประจุต้านทานคงที่

แรงดันไฟฟ้าของแบตเตอรี่, กระแส, เวลาชั่วโมง, ความจุ, พลังงาน, อุณหภูมิ, แรงดันไฟฟ้าของเซลล์, ความแตกต่างของแรงดันไฟฟ้าของเซลล์

11

การแสดงข้อมูล (แรงดันไฟฟ้าหน่วยและอุณหภูมิเป็นทางเลือก)

รายการรอบ

หมายเลขการไหลเวียน ความสามารถในการชาร์จ\/คายประจุประสิทธิภาพพลังงานและแรงดันไฟฟ้าเฉลี่ย ฯลฯ

รายการกระบวนการ

หมายเลขกระบวนการ, โหมดการทำงาน, เวลากระบวนการ, กำลังการผลิต, พลังงาน, DIR, แรงดันไฟฟ้ากลาง, แรงดันไฟฟ้าตัด, กระแสตัดออก ฯลฯ

รายละเอียดรายการ

หมายเลขบันทึกเวลาของระบบเวลาสะสมแรงดันไฟฟ้ากระแสพลังงานพลังงานอุณหภูมิเซลล์แรงดันโมโนเมอร์ l -- แรงดันโมโนเมอร์ n, ช่วงแรงดันไฟฟ้าโมโนเมอร์ ฯลฯ

12

การส่งออกข้อมูล

ข้อมูลสามารถส่งออกเป็น excel, txt หรือไดอะแกรม จัดเตรียมเส้นโค้งการวิเคราะห์ข้อมูลและรายการข้อมูลในรูปแบบต่าง ๆ เช่นเส้นโค้งการปล่อยประจุอัตราการสลายตัวกำลังการผลิตเส้นโค้งวงจรชีวิตแรงดันไฟฟ้าการปล่อยประจุกระแสกำลังการผลิตความจุลักษณะเวลาปัจจุบัน ฯลฯ

13

การบันทึกข้อมูล

บันทึกเป็นไฟล์

14

ประเภทเส้นโค้ง

พิกัด X: เวลาทั้งหมด, ความจุการปล่อยประจุ, เวลารอบ, แรงดันไฟฟ้า, กระแส, กำลังการผลิต

พิกัด Y: แรงดันไฟฟ้าทั้งหมด, กระแส, กำลังการผลิต, พลังงาน, แรงดันไฟฟ้าโมโนเมอร์แรงดันไฟฟ้า L-monomer N, อุณหภูมิ 1- อุณหภูมิโมโนเมอร์ n, ฯลฯ

15

การป้องกันอินพุต

แรงดันไฟฟ้าเกินกระแสไฟฟ้าการสูญเสียเฟสเกินอุณหภูมิสัญญาณเตือนการป้องกัน

การป้องกันเอาท์พุท

แรงดันไฟฟ้าเกินกระแสไฟฟ้าลัดวงจรความจุอุณหภูมิแรงดันไฟฟ้าเกินเดี่ยวและการป้องกันแรงดันไฟฟ้าต่ำเดี่ยว ไม่พบเอาต์พุตเมื่อไม่พบแรงดันไฟฟ้าของแบตเตอรี่

ปิดการป้องกัน

หลังจากความล้มเหลวของพลังงานภายนอกแบตเตอรี่และอุปกรณ์จะถูกตัดการเชื่อมต่อโดยอัตโนมัติหลีกเลี่ยงอุบัติเหตุที่เกิดจากการเพิ่มพลัง

การป้องกันฮาร์ดแวร์

การป้องกันพลังงานปิดการป้องกันวงจรเปิดและการป้องกันการลัดวงจร การเชื่อมต่อย้อนกลับของแบตเตอรี่การป้องกันการเชื่อมต่อที่ไม่ถูกต้องการป้องกันกระแสเกินการป้องกันแรงดันไฟฟ้าเกินการป้องกันที่อุณหภูมิเกินกว่าฮาร์ดแวร์แรงดันไฟฟ้าเกินแรงดันต่ำและการป้องกันกระแสเกิน

การป้องกันลัดวงจร

ลัดวงจรภายนอก

การป้องกันซอฟต์แวร์

การป้องกันข้อมูลปิดการใช้งานการทดสอบพลังงานอย่างต่อเนื่อง, OVP, ODP, OCP, UCP, OTP, การป้องกันความจุ, การป้องกันแนวโน้มแรงดันไฟฟ้าผิดปกติ, การป้องกันแนวโน้มปัจจุบันที่ผิดปกติ, การป้องกันความผันผวนของกระแสไฟฟ้าผิดปกติ, การป้องกันความผันผวนของแรงดันไฟฟ้าผิดปกติ

ฟังก์ชั่นเตือน

ปิดโดยอัตโนมัติภายใต้เหตุฉุกเฉินปิดเครื่องเมื่อปิดไฟการเชื่อมต่อและตัดการเชื่อมต่อโดยอัตโนมัติ

16

สแกนบาร์โค้ด

รองรับบาร์โค้ดเริ่มต้นและข้อมูลการทดสอบที่มีผลผูกพันจัดประเภทแบตเตอรี่อย่างรวดเร็วและแม่นยำ รองรับฟังก์ชั่นการจัดการฐานข้อมูลแบตเตอรี่โดยละเอียดเชื่อมต่อข้อมูลแบตเตอรี่กับฐานข้อมูลการทดสอบซึ่งง่ายต่อการจัดการระบบฐานข้อมูล

17

วิธีการระบายความร้อน

ถูกบังคับให้พัดลมระบายความร้อน

18

เทอร์มินัลการสุ่มตัวอย่าง

การสุ่มตัวอย่างสี่ขั้ว จมูกทองแดงหรือติดตั้งอื่น ๆ

19

สายการได้มาของช่องทางเสริม

ความยาวของสายเคเบิลที่ได้มาสามารถปรับได้ตามสถานการณ์จริง

20

เสียงรบกวน

น้อยกว่า 70dB

เกรด IP

IP20

21

ซ่อมแซม

โครงสร้างแบบแยกส่วน สามารถเปลี่ยนหรือซ่อมแซมด้วยอะไหล่
