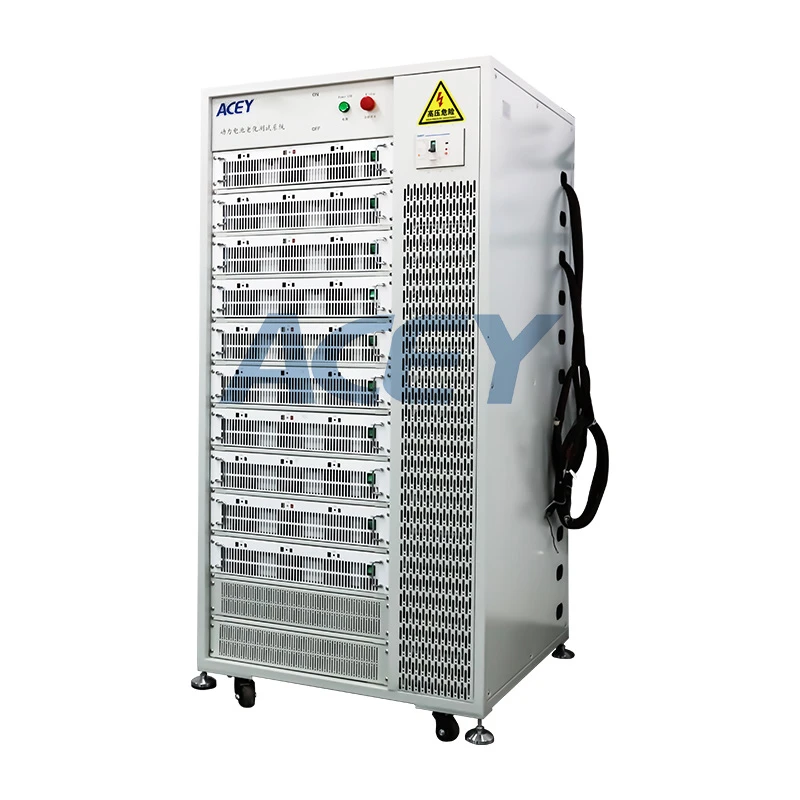

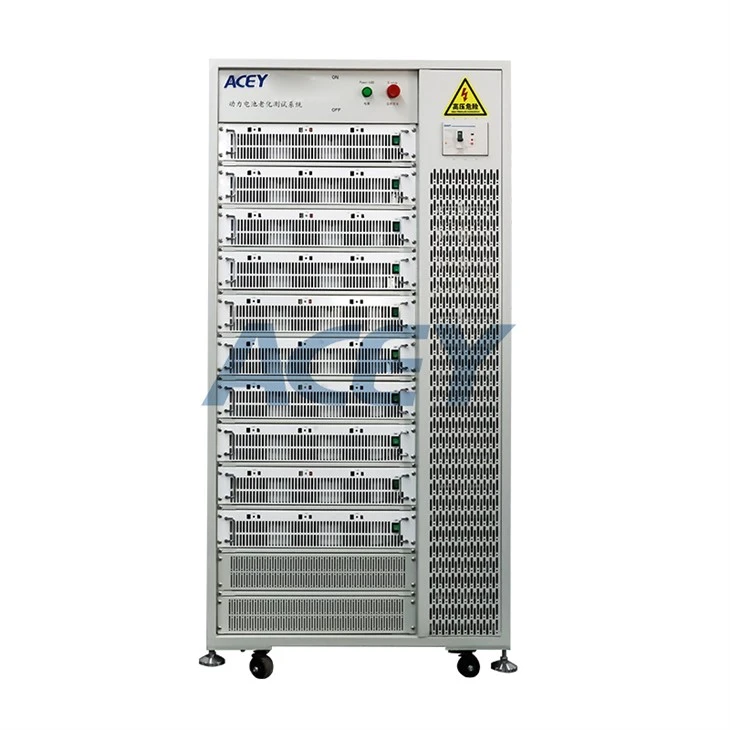

60V 10A Charge 10A Discharge แบตเตอรี่ Pack เครื่องทดสอบวงจร

เลขที่

รายการ

ความต้องการฟังก์ชั่น

1

ช่อง

36

2

โหมดการดำเนินการ

เป็นอิสระอย่างสมบูรณ์

3

โหมดการทำงานของช่องหลัก

การชาร์จ: การชาร์จกระแสคงที่และแรงดันคงที่ CCCV.&CC

การคายประจุ: ซีดีการคายประจุกระแสคงที่ & CP

พักผ่อนหยุด

เงื่อนไขการยกเลิกการทดสอบช่องหลัก

เวลา แรงดัน กระแส ความจุ ฯลฯ

4

แรงดันไฟฟ้าของช่องหลัก

ช่วงแรงดันไฟฟ้าของการชาร์จและการคายประจุ

10V-60V

ความแม่นยำ

±(0.1%RD+0.1%FS)

ปณิธาน

1mV

กระแสของช่องหลัก

กระแสไฟขาออกสูงสุด

10A

กระแสไฟขาออกขั้นต่ำ

100mA

ความแม่นยำ

±(0.1%RD+0.1%FS)

ปณิธาน

1mA

พลัง

เอาท์พุต

การทำงานต่อเนื่องช่องทางเดียวกำลังสูงสุด 0.6KW

ฟังก์ชั่นตัดพารามิเตอร์ช่องสัญญาณเสริม

ขั้นตอนช่องหลักสามารถตั้งค่าให้หยุดหรือเปลี่ยนได้เมื่อสัญญาณช่องเสริมถึงเงื่อนไขบางประการ

5

โปรแกรมควบคุม

รองรับการปกป้องข้อมูลการปิดเครื่อง รองรับไฟฟ้าดับ การหยุดด้วยตนเอง และการทดสอบต่อเนื่องจากไฟล์ข้อมูล

สามารถตั้งค่าเงื่อนไขการป้องกันความปลอดภัยได้ รวมถึง: ขีดจำกัดแรงดันไฟฟ้าล่าง ขีดจำกัดแรงดันไฟฟ้าบน ขีดจำกัดกระแสล่าง ขีดจำกัดกระแสบน แรงดันไฟฟ้าและแนวโน้มกระแส

สามารถตั้งค่าเงื่อนไขการป้องกันช่องสัญญาณเสริมและสามารถตั้งค่าพารามิเตอร์ต่างๆ รวมถึง: ขีดจำกัดแรงดันไฟฟ้าด้านบน ขีดจำกัดแรงดันไฟฟ้าด้านล่าง ขีดจำกัดอุณหภูมิด้านบน และขีดจำกัดอุณหภูมิด้านล่าง

รอบเวลา

สูงสุด 9999

หน่วยเวลาของขั้นตอนการทำงาน

ชั่วโมง นาที s พร้อมใช้งาน

การบันทึกข้อมูล

ขั้นต่ำ 5 ส

6

วิธีการแสดงข้อมูล

รายการวนซ้ำ

หมายเลขรอบ ความจุประจุ/คายประจุ ประสิทธิภาพประจุ/คายประจุ พลังงานประจุ/คายประจุ แรงดันไฟฟ้าเฉลี่ยประจุ/คายประจุ ฯลฯ

รายการกระบวนการ

หมายเลขซีเรียลของกระบวนการ, โหมดการทำงาน, เวลาของกระบวนการ, ความจุ, พลังงาน, แรงดันไฟฟ้ามัธยฐาน, แรงดันไฟปลายสาย, กระแสไฟปลายสาย ฯลฯ

รายการโดยละเอียด

มีบันทึกหมายเลขซีเรียล เวลาของระบบ เวลาสะสม แรงดัน กระแส พลังงาน กำลัง ฯลฯ

7

วิธีการส่งออกข้อมูล

ข้อมูลสามารถส่งออกไปยังไฟล์ EXCEL และแผนภูมิได้ ซึ่งสามารถให้เส้นโค้งการวิเคราะห์ข้อมูลที่หลากหลาย เช่น ประสิทธิภาพการชาร์จและการคายประจุ เส้นโค้งการชาร์จและการคายประจุ แรงดันไฟฟ้า ความจุ ลักษณะเวลาปัจจุบัน ฯลฯ และเส้นโค้งสามารถนำเข้าสู่ เอ็กเซล

8

ประเภทเส้นโค้ง

พิกัด X: เวลาทั้งหมด ความสามารถในการชาร์จและคายประจุ รอบเวลา ฯลฯ สามารถตั้งค่าได้อย่างอิสระ

พิกัด Y: แรงดันไฟฟ้ารวม กระแส ความจุ อุณหภูมิร่างกายเดียว ความสามารถในการชาร์จ/คายประจุ แรงดันไฟฟ้าร่างกายเดียว ฯลฯ สามารถตั้งค่าได้อย่างอิสระ

9

การป้องกันซอฟต์แวร์

การป้องกันข้อมูลการปิดเครื่อง, การต่ออายุการปิดเครื่องชั่วคราว, การป้องกันแรงดันไฟเกินและการคายประจุเกิน, การป้องกันกระแสเกินและกระแสต่ำ, การป้องกันความจุ, การป้องกันอุณหภูมิเกิน, การป้องกันความผันผวนของกระแสไฟฟ้าที่ผิดปกติ, การป้องกันอัตราการเพิ่มขึ้นของแรงดันไฟฟ้าชาร์จผิดปกติ, การป้องกันอัตราการตกของแรงดันตกผิดปกติ

การป้องกันฮาร์ดแวร์

การกลับแบตเตอรี่, การป้องกันกระแสเกิน, การป้องกันแรงดันไฟเกิน, การป้องกันไฟฟ้าลัดวงจร

ฟังก์ชั่นปลุก

ฮาร์ดแวร์มีฟังก์ชันต่างๆ เช่น สวิตช์ตัดไฟฉุกเฉิน การปิดเครื่องอัตโนมัติหลังจากไฟฟ้าดับ และการเชื่อมต่อและตัดการเชื่อมต่อโหลดอัตโนมัติ

10

สายเอาท์พุต

โหมดการเชื่อมต่อสี่สายพร้อมสายกระแสและแรงดันแยกกัน

11

การบำรุงรักษา

โครงสร้างแบบโมดูลาร์ มีอะไหล่ อะไหล่ทดแทนทันเวลา ซ่อมฟรี ไม่มีค่าใช้จ่ายตลอดระยะเวลารับประกัน

12

ทดสอบช่องและวิธีเชื่อมต่อชุดแบตเตอรี่

ที่หนีบจระเข้

13

สภาพแวดล้อมการทดสอบอุปกรณ์และข้อกำหนดทางเทคนิค

ตู้เดี่ยวต้องใช้การกำหนดค่าพลังงานสี่สายสามเฟส 380V 30KW การระบายอากาศและโรงงานแห้ง

สภาพแวดล้อมในการทำงาน: อุณหภูมิ -10 องศา -40 องศา / ความชื้น: 10%-90%
