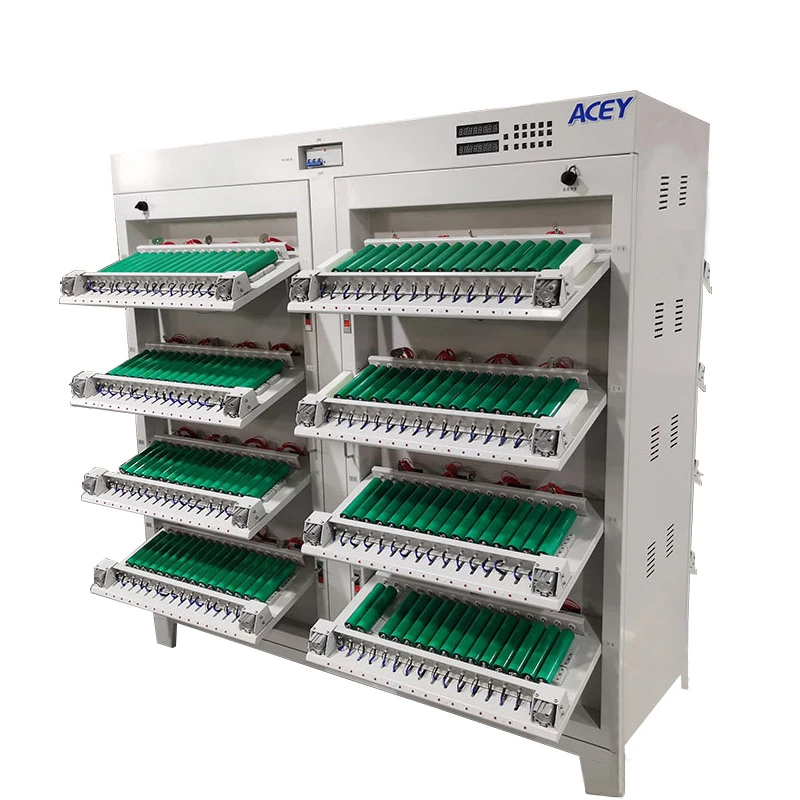

เครื่องทดสอบความจุแบตเตอรี่ลิเธียม

โครงสร้างของอุปกรณ์

จำนวนช่องสัญญาณของอุปกรณ์

ทั้งเครื่องมีทั้งหมด 256 ช่อง

ขนาด

L1684*W1091*H1640

สีแชสซี

สีเทาดำมาตรฐาน (สามารถปรับแต่งได้)

แบบฟอร์มการติดตั้ง

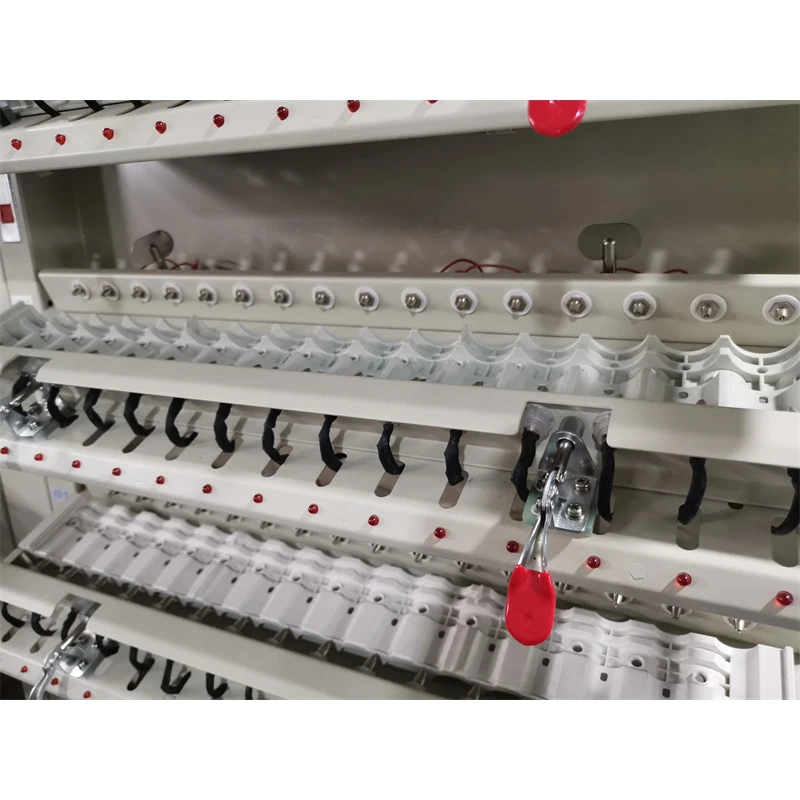

ฟิกซ์เจอร์ที่กำหนดเองโดยใช้โครงสร้างพาเลท, แคลมป์เปิดทรงกระบอก

ระยะห่างฟิกซ์เจอร์

37มม

รองรับข้อมูลจำเพาะของแบตเตอรี่

ความยาว: 120-185มม.; เส้นผ่านศูนย์กลาง: 34/35 มม

โหมดควบคุมช่องสัญญาณ

แบตเตอรี่แต่ละก้อนมีแหล่งจ่ายกระแสคงที่และแรงดันคงที่อิสระ ซึ่งมีความเสถียรและไม่มีผลกระทบ สามารถรับรู้ได้

เริ่ม หยุด หยุดชั่วคราว ดำเนินการต่อ และป้องกัน

แต่ละช่องมีวงจรควบคุมฮาร์ดแวร์กระแสคงที่และแรงดันคงที่อิสระ

กำลังทำงาน

ความแม่นยำของกระแสการชาร์จและการคายประจุของแต่ละช่องสามารถปรับเทียบได้โดยอัตโนมัติโดยใช้ซอฟต์แวร์

เพาเวอร์แฟกเตอร์

ระบบสามเฟส 5 สาย AC380V±10 เปอร์เซ็นต์ , 50Hz

อัตราการบิดเบือนกระแสไฟ AC

มากกว่าหรือเท่ากับ 0.99

ดัชนีประสิทธิภาพแผนกไฟฟ้า

น้อยกว่าหรือเท่ากับ 2 เปอร์เซ็นต์

การใช้พลังงานในการทำงาน

ชาร์จมากกว่าหรือเท่ากับ 80 เปอร์เซ็นต์ คายประจุมากกว่าหรือเท่ากับ 70 เปอร์เซ็นต์

อัตราความล้มเหลวของอุปกรณ์

<1%

สภาพแวดล้อมในการทำงาน

อุณหภูมิ -10~40 ความชื้นสัมพัทธ์ 80 เปอร์เซ็นต์

วิธีการทำความเย็น

Tช่องรับอากาศเข้า, ไอเสียขึ้นด้านบน

ฟังก์ชั่นการป้องกันส่วนไฟฟ้า

1. การป้องกันแรงดันเกินขีด จำกัด ของกริด

2. การป้องกันความถี่เกินขีด จำกัด ของกริดไฟฟ้า

พารามิเตอร์ช่อง

ช่วงการวัดแรงดันไฟฟ้า

ไฟฟ้ากระแสตรง 0~5V

ช่วงแรงดันแบตเตอรี่

กำลังชาร์จ DC 0~4.5V; การจ่ายไฟ DC 4.5~2V

ช่วงแรงดันคงที่

ไฟฟ้ากระแสตรง 2~4.5V

ความแม่นยำของแรงดันไฟฟ้า

±({{0}}.5‰ อ่านบวก 0.5‰ เต็มสเกล),

ความละเอียดในการควบคุมแรงดันไฟฟ้า

0.1mV

ความละเอียดในการสุ่มตัวอย่างแรงดันไฟฟ้า

0.1mV

ความเสถียรของแรงดันไฟฟ้า

น้อยกว่าหรือเท่ากับ (±1mV)

ช่วงปัจจุบัน

กำลังชาร์จ DC 50mA-20A; การคายประจุ DC 50mA-20A

ความแม่นยำในปัจจุบัน

±({{0}}.5‰readingบวก0.5‰เต็มสเกล)

ความละเอียดในการควบคุมปัจจุบัน

1mA

ความละเอียดในการสุ่มตัวอย่างปัจจุบัน

0.1mA

เสถียรภาพในปัจจุบัน

น้อยกว่าหรือเท่ากับ (±1mA)

เวลาที่เพิ่มขึ้นในปัจจุบัน (โหลด 90 เปอร์เซ็นต์)

น้อยกว่าหรือเท่ากับ 50MS

เวลาเริ่มต้นของช่อง (โหลด 90 เปอร์เซ็นต์)

น้อยกว่าหรือเท่ากับ 50MS
